دستگاه مرغک
یکی از اجزای اصلی دستگاه های تراش، دستگاه مرغک می باشد و دقیقا با مرکز سه نظام و محور اسپیندل هم محور است و برای نگه داری قطعات طویل و جلوگیری از ایجاد لنگی مورد استفاده قرار می گیرد.
برای بستن قطعات بلند، مرغک های مختلفی ساخته شده است که هر کدام قابلیت خاصی دارند.
- مرغک ثابت : این نوع میله مخروطی فولادی است که در درون استوانه مرغک قرار میگیرد. زاویه نوک آن 60 درجه می باشد.نوک آن باید رأس مخروط سر این مرغک معمولا بسیار سخت باشد تا در هنگام کار و در اثر دوران قطعه کار، سطح آن نسوزد و سائیده نشود که مرغک سر الماس ثابت بهترین گزینه در شرایط سایش زیاد می باشد.
نکته : قبل از اینکه نوک مرغک ثابت داخل قطعه کار قرار بگیرد،باید نقطه تماس مرغک و قطعه کار گریس کاری گردد.
- مرغک مهره دار
این نوع مثل مرغک ثابت است، با این تفاوت که روی آن مهره هایی قرار دارد تا آنرا سریعتر و آسانتر از محل نصب بیرون آورد. - نیم مرغک
نیم مرغک هم نوعی ثابت است. با این تفاوت که قسمتی از سر آن بریده شده است. این مدل در مواردی که قطعه کار بسته شده بین سه نظام و مرغک، به پیشانی تراشی نیاز داشته باشد، استفاده میشود. - مرغک لوله گیر
قسمت بیرونی مرغک لوله به شکل مخروط ناقص با قطر نسبتا زیاد است. این مرغک برای نگه داشــتن لوله و قطعاتی که پیشــانی آنها خالی است، استفاده میشود. - مرغک گردان
این نوع با توجه به بدنه خود می تواند در هنگام کار گردش کند،در نتیجه ساییدگی بین این مرغک و قطعه کار به حداقل میرسد. مرغکی که روی دستگاه آن نصب میشود این ابزار است و انواع مختلف و زاویه نوک متفاوت دارد.
همچنین دستگاه مرغک ابزاری بسیار مفید برای ساخت میل لنگ ها می باشد، به این دلیل که با انحراف دستگاه مرغک به میزان دلخواه می توانیم شفت را از محور خارج کنیم و به براحتی به تولید میل لنگ ها بپردازیم.
قسمت بسیار مهم دستگاه مرغک ، مرغک می باشد که از جنس ها و کیفیت های مختلف ساخته می شود که می توان به مرغک لوله مرغک ثابت مرغک گردان با سر تعویض شو با سرعت باد و مرغک های شاخدار با سر تعویض شو اشاره کرد.
عموما در دستگاه مرغک از مرغک گردان استفاده می شود چون قسمت نوک مرغک باید همگام با قطعه کار دوران کند اما هرگاه بخواهیم از یک مرغک مجزا در داخل سه نظام برای تراشکاری میل لنگ ها استفاده کنیم باید از مرغک ثابت استفاده کنیم.
مرغک گردان
مرغک اصلی دستگاه های تراش که با دستگاه مرغک متصل است باید گردان باشد تا همگام با سه نظام بتواند دوران کند تا اصطکاکی بین قطعه کار و مرغک به وجود نیاید
مرغک گردان ابزاری است که برای دقیق قرار دادن قطعه کار بر روی انواع دستگاه تراش مورد استفاده قرار می گیرد.به طور معمول مرغک گردان ها دارای زاویه 60 درجه در قسمت سری خود میباشند.
انواع مرغک:
- مرغک ثابت
- مرغک شاخدار
- مرغک گله گاوی
- مرغک دو سر
- مرغک سر قود
- مته مرغک
شرح کالا | ابعاد (mm) | وزن | وزن |
|---|---|---|---|

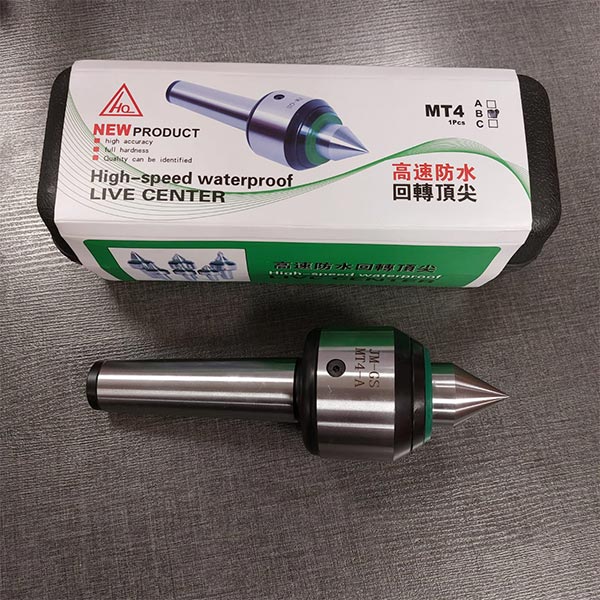

GM-GS-MT4 A | 25*9*9 | 2.000g | 1.600g |

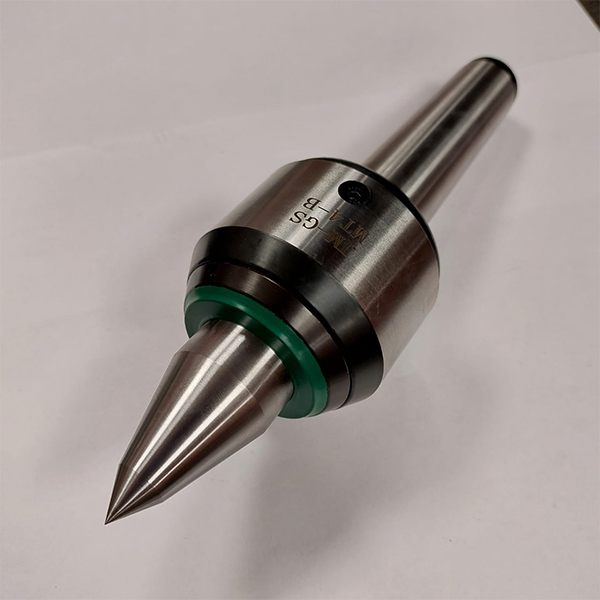

GM-GS-MT4 B | 25*9*9 | 2.000g | 1.630g |

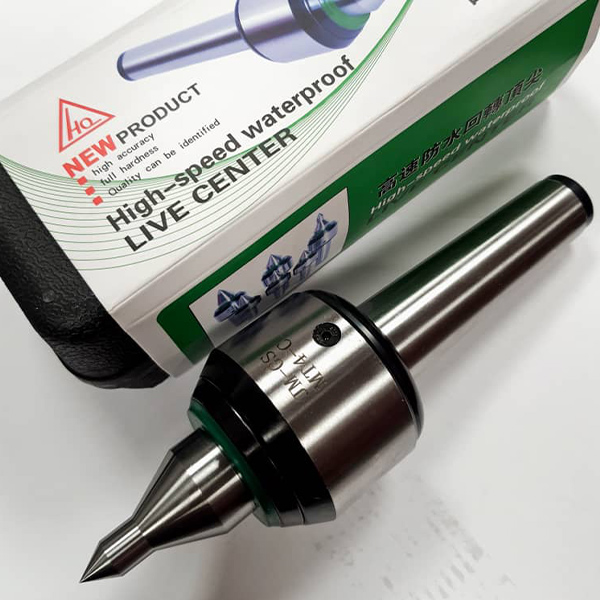

GM-GS-MT4 C | 25*9*9 | 2.000g | 1.650g |
MT 3 | 18*5*5 | 1.000g | 850g |

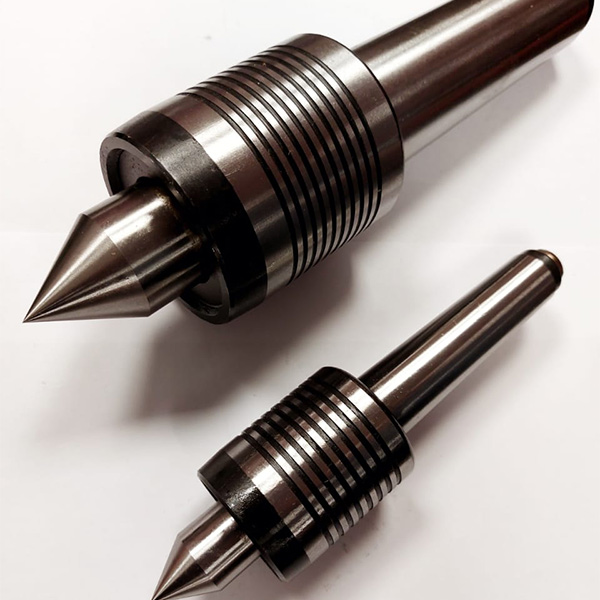

MT 5 | 7*7*26 | 3.200g | 3.000g |
